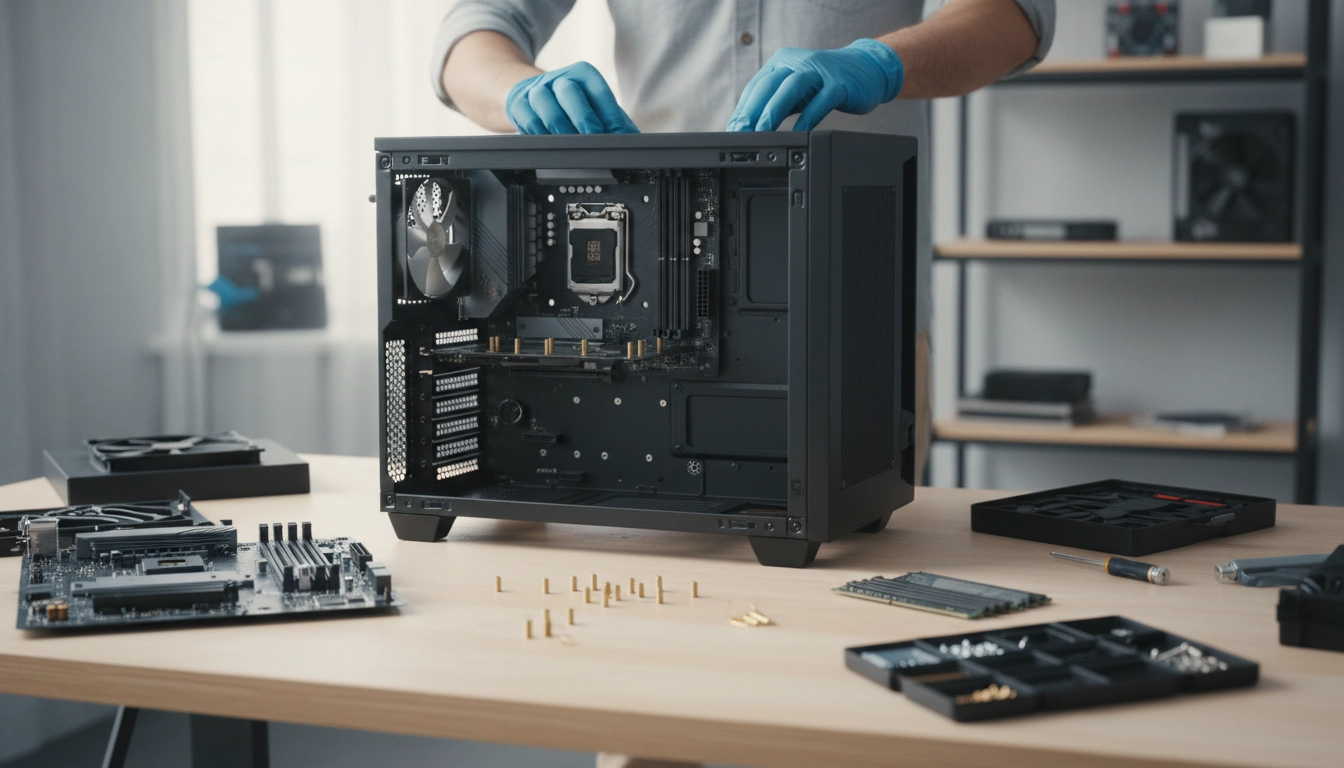

L’étape **essentielle** pour une installation carte mère impeccable : bien préparer votre boîtier et ses entretoises.

Vous venez de déballer votre tout nouveau matériel. L’angoisse monte. Une erreur de manipulation et des centaines d’euros partent en fumée. La préparation boîtier entretoises installation carte mère représente l’étape la plus redoutée des monteurs débutants. C’est parfaitement normal. Un mauvais placement entraîne un court-circuit immédiat au premier allumage. Oubliez les tutoriels expéditifs. Prenez votre tournevis. Nous allons verrouiller cette base mécanique ensemble. Construire un ordinateur ne s’improvise pas. La fondation de votre machine repose entièrement sur ces petites pièces métalliques souvent ignorées. Si le châssis est le squelette de votre ordinateur, les entretoises sont les articulations qui maintiennent le système nerveux en sécurité. Plongeons directement dans la technique pure pour sécuriser votre investissement.

Comprendre le rôle vital des entretoises dans votre tour pc

Les entretoises sont de petites vis hexagonales, généralement en laiton ou en acier noir. Elles possèdent un filetage mâle à une extrémité et un trou taraudé femelle à l’autre. Leur fonction principale consiste à surélever le circuit imprimé. Sans cette surélévation, les soudures pointues situées au dos de votre composant toucheraient directement la plaque métallique du châssis. Le résultat ? Un arc électrique fatal dès que vous pressez le bouton d’alimentation.

Imaginez la scène. Vous rentrez chez vous avec vos cartons. Vous posez le composant principal à même le fond en acier. Vous branchez l’alimentation. Un clic. Une étincelle bleue. Une odeur de plastique brûlé envahit la pièce. Votre matériel est mort avant même d’avoir affiché le BIOS. Cette surélévation crée un vide sanitaire indispensable à la circulation de l’air et à l’isolation électrique. Le métal du châssis agit comme une masse globale, et seules les zones cerclées d’étain autour des trous de fixation sont conçues pour entrer en contact avec cette masse.

La mise à la terre passe précisément par ces points de contact. Les ingénieurs conçoivent les circuits imprimés avec des anneaux de mise à la terre autour de chaque trou de vis. Lorsque vous serrez la vis dans l’entretoise, vous créez un pont électrique sécurisé qui évacue l’électricité statique vers le bloc d’alimentation. C’est une synergie mécanique et électrique parfaite. Pour approfondir vos connaissances globales sur la construction de votre machine, consultez notre guide sur votre projet d’assemblage PC gaming.

Certains fabricants intègrent désormais des entretoises directement moulées dans la tôle. C’est pratique, mais cela exige une vigilance accrue. Si votre format de carte ne correspond pas exactement à ces dômes préformés, vous risquez de rayer les pistes de cuivre microscopiques situées au dos du composant. La référence incontournable du matériel informatique, Hardware.fr, souligne régulièrement l’importance de cette isolation physique dans leurs tests de châssis haut de gamme.

Analyser les différents formats de boîtiers et leurs spécificités

La jungle des formats dicte la position exacte de vos points de fixation. ATX, Micro-ATX, Mini-ITX, E-ATX. Chaque norme possède son propre gabarit de perçage. Le format ATX standard requiert généralement neuf points de fixation, répartis en trois rangées de trois. Le Micro-ATX en utilise souvent six ou huit, tandis que le Mini-ITX se contente de quatre fixations aux extrémités.

Ouvrez votre châssis et regardez la plaque de fond. Vous y verrez une série de trous taraudés, souvent accompagnés de lettres gravées dans le métal. Un ‘A’ pour ATX, un ‘M’ pour Micro-ATX, un ‘I’ pour ITX. Ces repères visuels sont votre carte au trésor. Ils vous indiquent exactement où visser vos supports en laiton. Ignorer ces lettres revient à naviguer à l’aveugle dans un champ de mines.

Les châssis modernes proposent parfois une flexibilité extrême, permettant d’accueillir des cartes mères massives de format E-ATX. Ces monstres nécessitent des points d’ancrage supplémentaires pour supporter le poids des imposants dissipateurs thermiques et des multiples cartes graphiques. La préparation boîtier entretoises installation carte mère exige une lecture attentive du manuel de votre châssis pour identifier ces points d’ancrage spécifiques.

Rassembler l’outillage adéquat pour un montage sécurisé

Ne sous-estimez jamais l’importance d’un bon tournevis. Un modèle cruciforme PH2 avec un embout magnétisé change radicalement l’expérience de montage. La magnétisation empêche la vis de tomber dans les recoins inaccessibles de la tour. Rien n’est plus frustrant que de devoir secouer un boîtier de quinze kilos pour récupérer une vis coincée sous l’alimentation.

Certains fabricants de boîtiers incluent un petit outil magique : une douille adaptatrice. Cette petite pièce métallique se glisse sur votre tournevis cruciforme et épouse parfaitement la forme hexagonale de l’entretoise. Elle permet un serrage ferme sans abîmer le filetage. Si vous n’avez pas cet adaptateur, une pince à bec fin ou une petite clé à pipe de 5 mm fera l’affaire. Évitez les pinces multiprises qui dérapent et rayent la peinture noire de votre châssis tout neuf.

L’éclairage joue un rôle tout aussi fondamental. Travaillez dans un environnement baigné de lumière. Une lampe frontale ou une lampe de bureau articulée dirigée vers l’intérieur du châssis révèle les détails invisibles. Les trous de fixation sont sombres, les entretoises sont sombres, le circuit imprimé est souvent noir. Sans un éclairage direct, vous travaillez à l’aveuglette.

Préparez également un bracelet antistatique. Bien que les composants modernes soient plus résistants aux décharges électrostatiques qu’il y a vingt ans, le risque zéro n’existe pas. Reliez la pince crocodile à une partie métallique non peinte d’un radiateur ou à la terre d’une prise murale. Cette précaution prend dix secondes et sécurise l’intégralité de cette phase d’installation carte mère CPU.

Repérer les formats et aligner les points de fixation

La méthode la plus infaillible pour ne pas se tromper consiste à faire un essai à blanc. Prenez votre composant principal par les bords. Ne touchez pas les circuits imprimés ni les broches du socket processeur. Descendez-le doucement dans le châssis vide, sans aucune entretoise installée. Alignez le panneau arrière avec la découpe rectangulaire du boîtier.

Maintenant, regardez à travers les trous cerclés d’étain de la carte. Repérez visuellement les trous correspondants sur la tôle du fond. Mémorisez ces positions ou marquez-les avec un petit morceau de ruban adhésif de masquage. Retirez la carte et posez-la sur sa boîte en carton antistatique. Vous savez désormais exactement où visser vos supports.

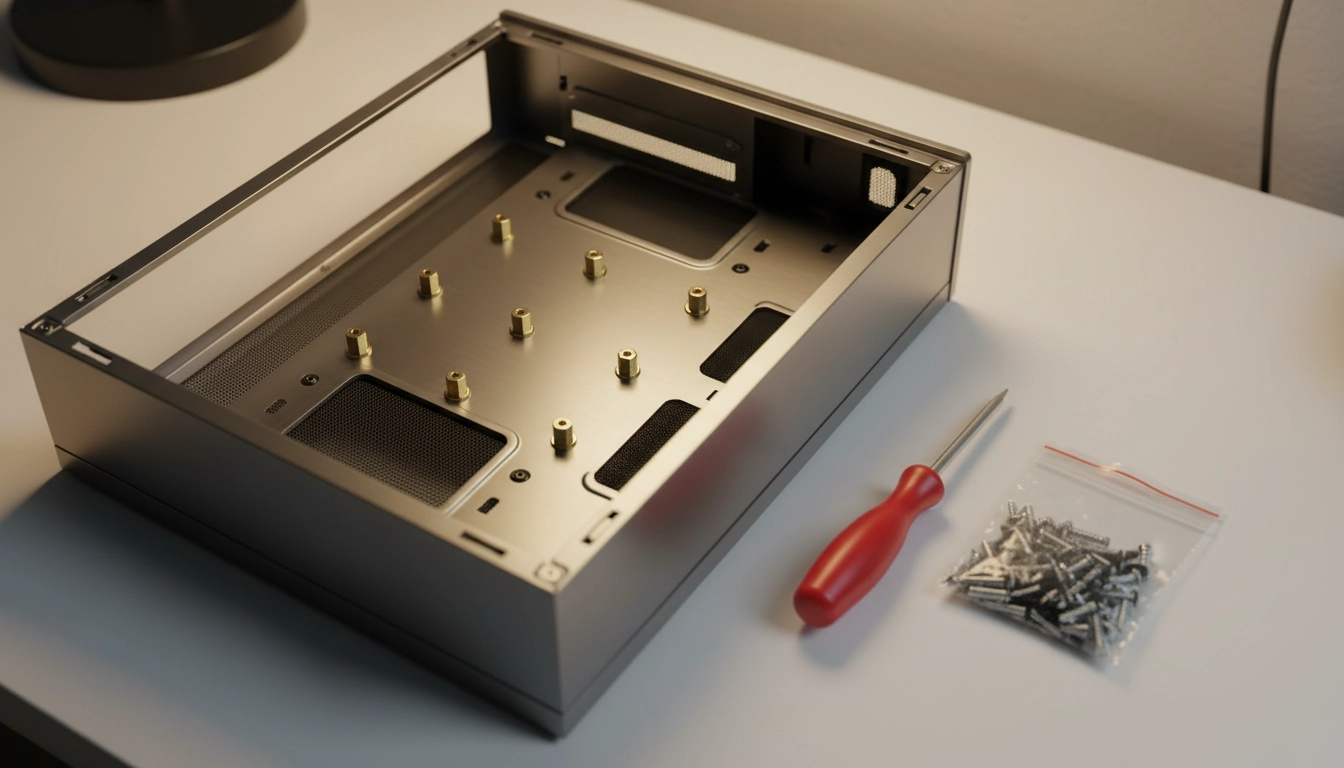

Cette étape de repérage définit la qualité globale de votre préparation boîtier entretoises installation carte mère. Vissez les supports hexagonaux à la main dans les trous repérés. S’ils résistent, ne forcez pas. Vous risquez de foirer le pas de vis. Tournez légèrement en arrière pour trouver le début du filet, puis vissez fermement. Utilisez la douille adaptatrice pour donner un dernier quart de tour de serrage. Ils ne doivent pas bouger d’un millimètre.

Faites attention aux filetages. Il existe deux standards principaux dans l’industrie du PC : le filetage M3 (fin) et le filetage 6-32 UNC (plus large). Ne mélangez pas les vis. Utiliser une vis M3 dans une entretoise 6-32 ne tiendra rien du tout. Forcer une vis 6-32 dans une entretoise M3 détruira le filetage instantanément. Testez toujours une vis à la main avant d’utiliser le tournevis.

Gérer les entretoises préinstallées et les détrompeurs centraux

De nombreux boîtiers modernes haut de gamme arrivent avec les supports ATX déjà vissés en usine. C’est un gain de temps appréciable, mais cela demande une vérification stricte. Ne faites jamais confiance aveuglément au contrôle qualité de l’usine. Comptez-les. Vérifiez qu’il y en a bien neuf pour une carte ATX standard. Assurez-vous qu’ils sont tous serrés correctement.

Vous remarquerez souvent une entretoise très particulière au centre du châssis. Elle ne possède pas de trou fileté, mais un petit ergot métallique arrondi qui dépasse. C’est un détrompeur de centrage. Son rôle est fantastique : il s’insère dans le trou central de la carte mère et la maintient en place pendant que vous vissez les autres points. Il agit comme une troisième main.

Si votre carte ne possède pas de trou de fixation au centre (ce qui arrive sur certains modèles atypiques), ce détrompeur devient un danger mortel. Il va frotter contre les pistes du circuit imprimé et provoquer un court-circuit. Dans ce cas précis, vous devez impérativement dévisser ce téton central avec une pince et le remplacer par un support standard, ou le laisser vide si aucun trou ne correspond.

La maîtrise de ces subtilités mécaniques sépare l’amateur du monteur expérimenté. Pour comprendre l’importance d’une base solide avant de manipuler le cœur du système, lisez notre article : Comment installer votre processeur Intel ou AMD parfaitement et sans erreur : le guide détaillé..

Installer la plaque io shield avant toute autre manipulation

La plaque I/O Shield est ce petit rectangle de tôle fine qui vient couvrir les connecteurs à l’arrière de votre machine. C’est l’élément le plus coupant et le plus frustrant de tout l’assemblage. Les bords sont tranchants comme des rasoirs. Manipulez-la avec précaution pour éviter de repeindre l’intérieur de votre châssis avec votre propre sang.

Pourquoi en parler maintenant ? Parce que l’oubli de cette plaque est l’erreur universelle du monteur PC. Vous avez préparé vos entretoises, vissé la carte mère avec amour, branché tous les câbles… et vous vous rendez compte que le trou à l’arrière est béant. Vous devez tout débrancher, tout dévisser, tout recommencer. Une perte de temps colossale et une frustration immense.

L’installation s’effectue de l’intérieur vers l’extérieur. Prenez la plaque, orientez les trous ronds de l’audio vers le bas (ou vers les emplacements PCIe). Poussez fermement les quatre coins dans la découpe rectangulaire du châssis. Vous devez entendre un ‘clic’ sec à chaque coin. Vérifiez de l’extérieur que la plaque est bien affleurante avec la carrosserie.

Attention aux petites languettes métalliques présentes sur certains I/O Shields bon marché. Elles servent à faire contact avec les ports USB ou RJ45 pour la mise à la masse. Assurez-vous qu’elles sont légèrement pliées vers le haut. Si une languette se glisse à l’intérieur d’un port USB lors de la descente de la carte, elle bloquera le port et provoquera un court-circuit. Les experts reconnus dans le test de composants, comme Les Numériques, recommandent d’ailleurs les cartes mères équipées de boucliers I/O pré-intégrés pour éviter ce désagrément.

Prévenir les courts-circuits en retirant les entretoises inutiles

C’est ici que se joue la survie de votre matériel. Une entretoise en trop est un tueur silencieux. Si un support métallique est vissé dans le châssis, mais qu’il n’y a pas de trou correspondant sur la carte mère, ce support va entrer en contact direct avec le dos du circuit imprimé. Il va écraser les minuscules soudures des résistances et des condensateurs.

Dès la mise sous tension, le courant 12V ou 5V va emprunter ce chemin non prévu, traverser le châssis et griller instantanément les composants vitaux du pont sud ou du contrôleur mémoire. La préparation boîtier entretoises installation carte mère impose une règle d’or absolue : ne laissez jamais un support métallique sous une zone pleine du circuit imprimé.

Prenez le temps de recompter. Vous avez une carte ATX avec 9 trous ? Il doit y avoir exactement 9 entretoises dans le boîtier. Pas 10. Pas 8. Si le fabricant du boîtier a préinstallé des supports pour le format E-ATX, retirez immédiatement la colonne de droite. Utilisez la petite douille fournie pour les dévisser proprement et rangez-les dans le sachet d’accessoires.

Cette vérification minutieuse prend moins d’une minute. Elle vous garantit une tranquillité d’esprit totale. Pensez à vérifier l’arrière de la carte mère. Parfois, des puces de monitoring sont soudées juste à côté des trous de fixation. Assurez-vous que la tête hexagonale du support ne déborde pas sur ces composants sensibles.

Manipuler le circuit imprimé avec précaution lors de la descente

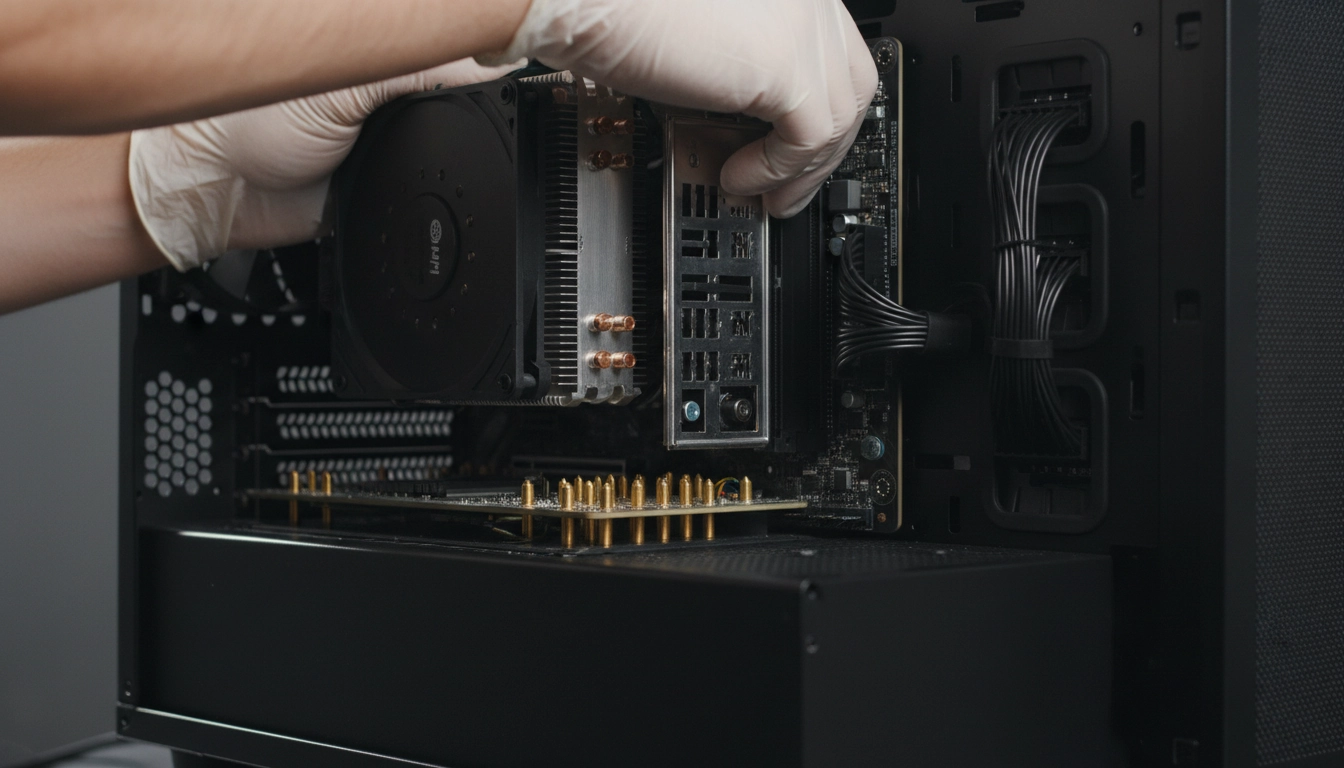

Le moment de vérité approche. La descente de la carte mère dans le boîtier demande de la dextérité. Inclinez légèrement le composant. Visez d’abord la plaque I/O Shield à l’arrière. Glissez délicatement les ports USB, audio et réseau dans leurs orifices respectifs. Poussez doucement vers le fond du boîtier pour comprimer le bouclier I/O s’il est rembourré.

Une fois les ports alignés, abaissez doucement le côté droit de la carte. Les trous cerclés d’étain doivent s’aligner parfaitement au-dessus des têtes hexagonales des entretoises. Si vous avez le détrompeur central, la carte va s’enclencher dessus avec un léger bruit sourd. À ce stade, la carte flotte au-dessus du châssis, soutenue uniquement par ses piliers de laiton.

Ne frottez jamais le dos de la carte contre les entretoises. Si l’alignement n’est pas bon, soulevez complètement le composant et recommencez. Un frottement latéral raye le vernis protecteur du circuit imprimé (le solder mask) et expose les pistes de cuivre à l’air libre, favorisant l’oxydation et les courts-circuits futurs.

Maintenez une pression légère mais constante vers la plaque I/O Shield d’une main. De l’autre, préparez votre tournevis magnétisé. L’ordre de montage global de votre machine est crucial pour ne pas vous retrouver bloqué par la suite. Découvrez Quel est l’ordre d’installation CPU, carte mère et ventirad absolument nécessaire pour éviter les erreurs ? pour planifier la suite de vos opérations.

Visser la carte mère sans forcer ni endommager le pcb

La technique de vissage définit la pérennité de votre assemblage. Ne serrez jamais la première vis à fond. Adoptez la technique du vissage en étoile, similaire à celle utilisée pour changer une roue de voiture. Placez la vis centrale en premier. Donnez juste quelques tours pour engager le filetage. La carte peut encore bouger légèrement.

Placez ensuite une vis dans le coin supérieur gauche, puis le coin inférieur droit. Continuez avec le coin supérieur droit, puis le coin inférieur gauche. Terminez par les vis intermédiaires. Une fois toutes les vis engagées dans leurs entretoises, reprenez le même schéma en étoile pour le serrage final.

Le serrage doit être ferme, mais sans excès. Dès que la tête de la vis touche la bague en étain du circuit imprimé, donnez un dernier quart de tour. C’est tout. Si vous entendez un craquement sinistre provenant de la fibre de verre du PCB, vous avez serré beaucoup trop fort. Vous risquez de briser les pistes internes multicouches de la carte mère.

Utilisez impérativement les vis fournies avec le boîtier, pas celles de la carte mère (qui n’en fournit généralement pas pour cette étape). Les vis à tête cylindrique large ou à tête bombée sont idéales car elles répartissent la pression sur une plus grande surface de l’anneau de masse. La préparation boîtier entretoises installation carte mère s’achève sur ce geste précis et mesuré.

Résoudre les problèmes de pas de vis foirés ou bloqués

L’accident arrive. Vous avez forcé une vis avec le mauvais filetage, et maintenant l’entretoise tourne dans le vide à l’intérieur du châssis. Impossible de serrer, impossible de dévisser. La panique s’installe. Respirez. Il existe des solutions mécaniques simples pour se sortir de ce mauvais pas.

Si l’entretoise tourne folle lors du dévissage, glissez une pince plate très fine ou une pince à épiler robuste sous la carte mère pour agripper le corps hexagonal en laiton. Maintenez-le fermement pendant que vous dévissez par le dessus. Si vous n’avez pas accès par le dessous, passez par le panneau latéral arrière du boîtier. De nombreux châssis modernes possèdent une large découpe derrière la carte mère qui permet d’accéder au dos des fixations.

Si le pas de vis dans la tôle du boîtier est détruit, l’entretoise ne tiendra plus. La solution d’urgence consiste à utiliser un écrou fin à l’arrière de la tôle (si l’espace le permet) pour verrouiller le support. Sinon, déplacez votre composant dans un autre châssis. Ne laissez jamais une carte mère avec un point d’ancrage manquant dans un coin, la flexion lors du branchement du gros câble d’alimentation 24 broches pourrait fendre le circuit.

Prévenez ces désastres en travaillant toujours à la verticale de la vis. Un tournevis incliné attaque le filetage de biais et détruit les spires en laiton en quelques secondes. Prenez votre temps. Le montage d’un ordinateur est une activité de précision, pas une course contre la montre.

Vérifier la solidité de votre montage avant de câbler les composants

L’ultime étape de contrôle valide tout votre travail. Saisissez délicatement les bords du circuit imprimé avec vos doigts. Tentez de le faire bouger latéralement et verticalement. Il ne doit y avoir aucun jeu. Zéro millimètre. L’ensemble doit faire corps avec l’acier ou l’aluminium du boîtier.

Examinez la tranche de la carte mère avec une lampe torche. Regardez dans l’interstice entre le composant et la tôle. La ligne doit être parfaitement droite. Si vous observez une courbure, un ventre ou un creux, c’est le signe qu’une entretoise manque, ou pire, qu’un objet étranger (une vis tombée, un câble coincé) fait pression sous le circuit. Démontez immédiatement.

Appuyez doucement sur la zone où se trouve le connecteur d’alimentation 24 broches. C’est l’endroit qui subira la plus forte pression lors du câblage. La carte ne doit pas plier excessivement. Si elle fléchit dangereusement, vérifiez que vous n’avez pas oublié le support situé juste en dessous de cette zone critique.

Votre fondation est désormais indestructible. Votre préparation boîtier entretoises installation carte mère est une réussite totale. Vous avez éliminé les risques de courts-circuits, assuré une mise à la terre parfaite et créé un environnement mécanique sain. Vous pouvez maintenant procéder à l’installation de vos cartes graphiques, de votre mémoire vive et de vos câbles d’alimentation avec une sérénité absolue.
