Maîtrisez l’installation d’une carte graphique lourde avec un support anti-affaissement efficace.

Vous venez de déballer votre nouvelle RTX 4090 ou RX 7900 XTX. La bête est massive. Impressionnante. Elle pèse facilement plus de deux kilos et occupe quatre slots dans votre boîtier. L’enthousiasme laisse soudain place à une angoisse très rationnelle. Comment la fine fente en plastique de votre carte mère va-t-elle supporter un tel monstre sans plier, craquer ou s’arracher ? La réponse tient en une manipulation technique indispensable. Savoir installer carte graphique lourde support anti affaissement n’est plus une option de luxe réservée aux moddeurs maniaques. C’est une absolue nécessité pour garantir la survie de votre matériel. La gravité ne pardonne pas. Un PCB qui se courbe sous son propre poids entraîne des micro-fissures, des pertes d’affichage, et finit par détruire le port PCIe. Vous allez découvrir ici la méthode millimétrée pour sécuriser votre composant, annuler la tension exercée sur votre carte mère et prolonger la durée de vie de votre machine. Prenez votre tournevis. Nous allons blinder votre configuration.

Pourquoi les cartes graphiques modernes menacent l’intégrité de votre carte mère

Le marché du hardware a subi une mutation fulgurante ces cinq dernières années. Les puces graphiques consomment toujours plus d’énergie et dégagent une chaleur colossale. Pour dissiper ces températures extrêmes, les constructeurs ont multiplié la taille des radiateurs en cuivre et le nombre de ventilateurs. Le résultat ? Des composants aux dimensions titanesques.

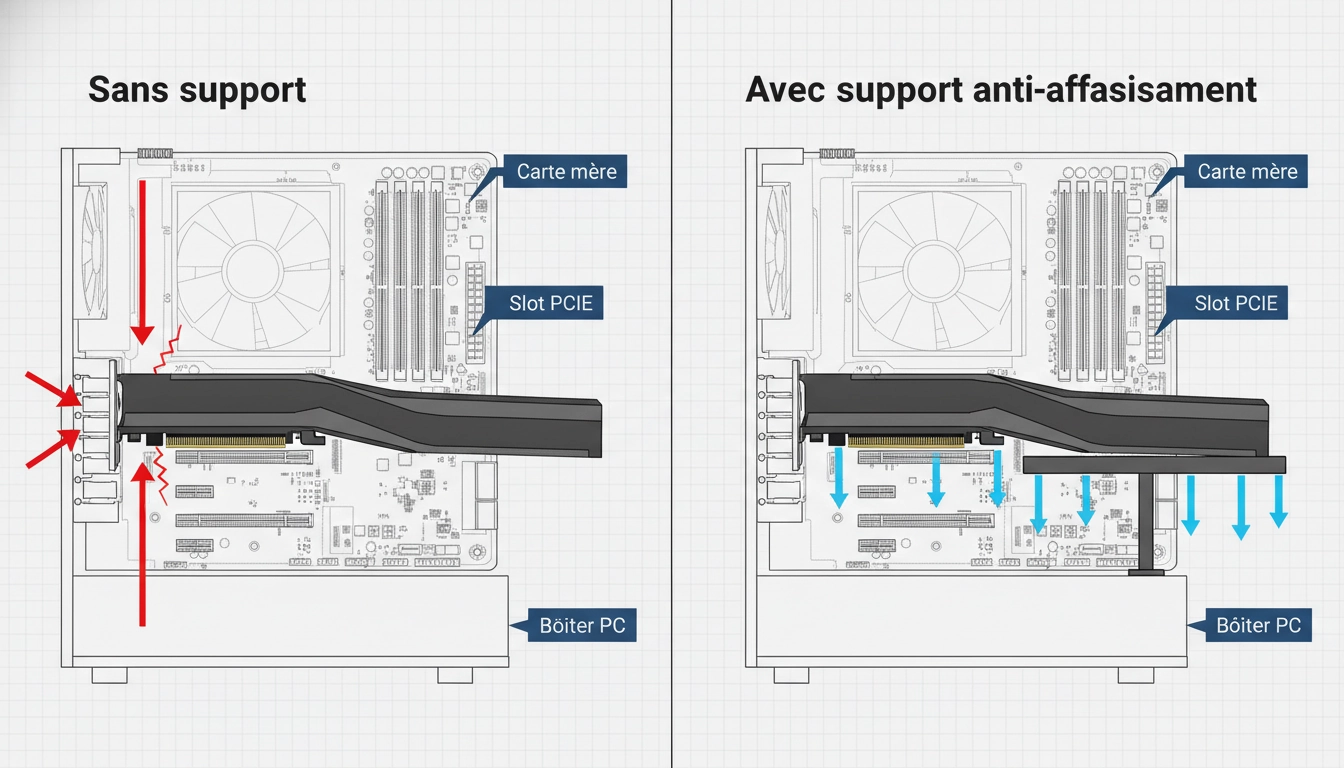

Imaginez la scène. Vous insérez votre carte à 2000 euros. Vous entendez le fameux « clic » du loquet PCIe. Vous lâchez la carte. Et là, vous observez avec horreur le coin droit de votre GPU piquer du nez vers le bas de votre boîtier. Cette courbure, appelée « GPU sag » en anglais, exerce une force de levier destructrice directement sur les soudures du port de votre carte mère. À long terme, la chaleur du boîtier ramollit légèrement le plastique du port, aggravant l’affaissement jour après jour.

Maîtriser les bases de l’assemblage PC gaming implique aujourd’hui d’anticiper cette contrainte mécanique. Si les cartes mères haut de gamme intègrent désormais des ports PCIe renforcés par un blindage en acier, cela ne suffit plus. Le blindage empêche le plastique de s’écarter, mais il n’empêche pas la carte mère entière de plier sous la tension. Les experts sont unanimes à ce sujet. Vous pouvez d’ailleurs consulter les tests de torsion des composants récents pour constater les dégâts irréversibles causés par un montage négligé.

Ce tableau illustre parfaitement l’urgence de la situation. Le poids a littéralement triplé. Ignorer cette évolution physique, c’est jouer à la roulette russe avec votre configuration. Il faut impérativement soulager le port PCIe de cette charge morte.

Les différents types de renforts disponibles pour sauver votre matériel

Face à ce fléau de l’affaissement, l’industrie a réagi. Plusieurs solutions s’offrent à vous, chacune avec ses avantages et ses contraintes d’installation. La méthode la plus courante et la plus simple reste le pilier télescopique. C’est un petit cylindre, souvent aimanté à sa base, que l’on place au fond du boîtier et que l’on dévisse pour qu’il vienne soutenir le coin libre de la carte. Simple. Efficace. Invisible si vous choisissez un modèle noir mat.

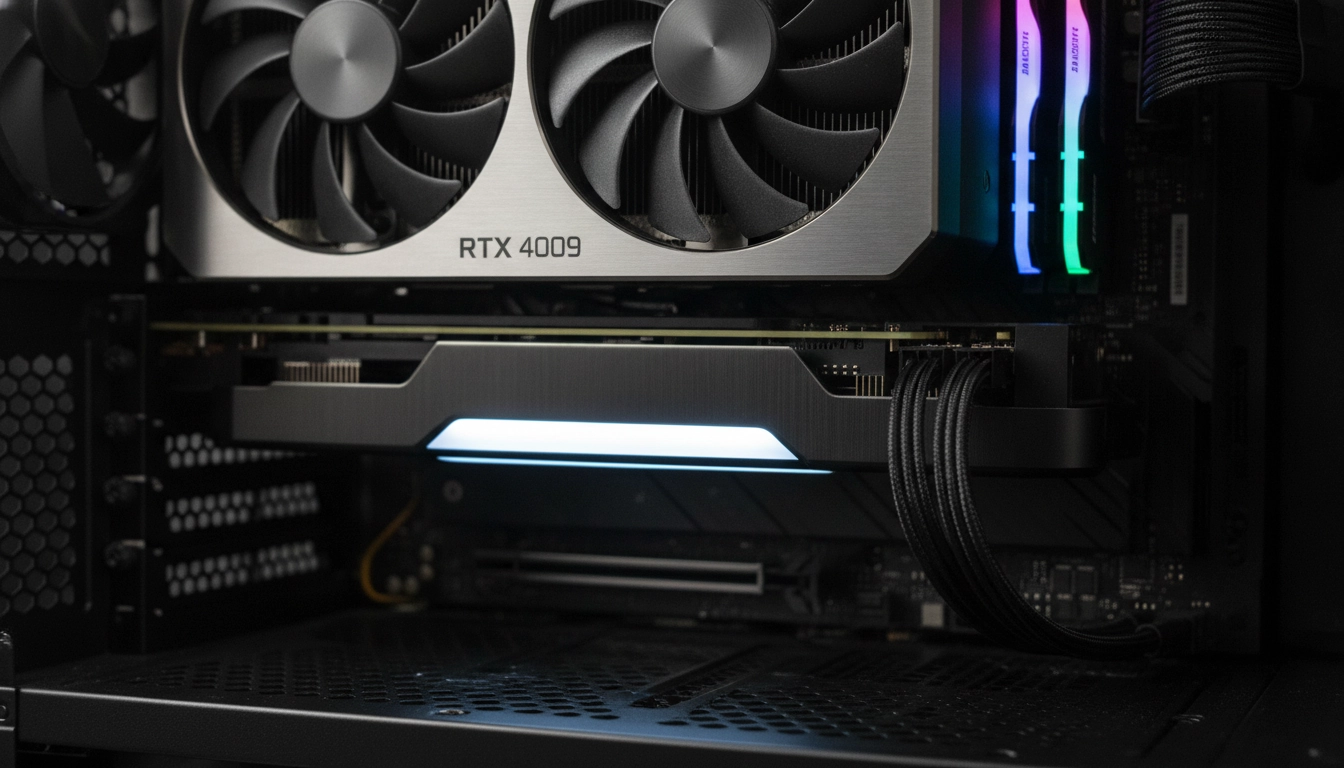

Cependant, le pilier pose un problème si vous possédez des ventilateurs d’admission d’air situés au fond de votre boîtier. Vous ne pouvez pas poser le pilier sur les pales d’un ventilateur. Dans ce cas de figure, l’équerre de maintien horizontale entre en jeu. Cette barre métallique se fixe directement sur les équerres PCIe situées à l’arrière de votre boîtier, sous la carte graphique. Elle agit comme un bras de levier inversé pour soutenir le composant.

Enfin, certains boîtiers modernes intègrent directement des bras de maintien dissimulés derrière la carte mère. Peu importe la solution retenue, le but reste le même. L’action d’installer carte graphique lourde support anti affaissement doit créer un équilibre parfait à l’horizontale. Votre GPU doit être parallèle au sol. Aucun compromis n’est tolérable.

Préparer votre boîtier avant de manipuler votre nouveau monstre de puissance

L’improvisation est l’ennemie du monteur PC. Avant même de sortir votre carte de son sachet antistatique, votre espace de travail doit être clinique. Couchez votre boîtier sur le côté, à plat sur une table. Travailler à la verticale est une erreur de débutant qui rend l’alignement des composants presque impossible, surtout avec des pièces aussi massives.

Dégagez l’espace. Repoussez les câbles d’alimentation PCIe (ou le nouveau câble 12VHPWR) vers l’arrière du boîtier. Retirez les caches métalliques des slots PCIe à l’arrière. Pour une RTX 4090, vous devrez souvent en retirer trois, voire quatre. Assurez-vous que le loquet de sécurité de votre port PCIe principal est bien ouvert, poussé vers le bas.

Cette phase est cruciale. Elle fait partie intégrante de la préparation du montage de votre carte graphique et de la RAM. Si un câble traîne et se coince derrière la carte pendant l’insertion, vous devrez forcer. Et forcer est le meilleur moyen de rayer le dos de votre carte mère ou de plier une broche. Prenez votre temps. La précipitation coûte cher.

Le choix de votre support dictera la suite de vos opérations. Si vous utilisez une équerre horizontale, préparez les vis supplémentaires. Si vous utilisez un pilier, repérez dès maintenant la zone plate au fond de votre boîtier où il reposera. L’anticipation garantit un montage fluide.

Le guide étape par étape pour fixer votre composant avec précision

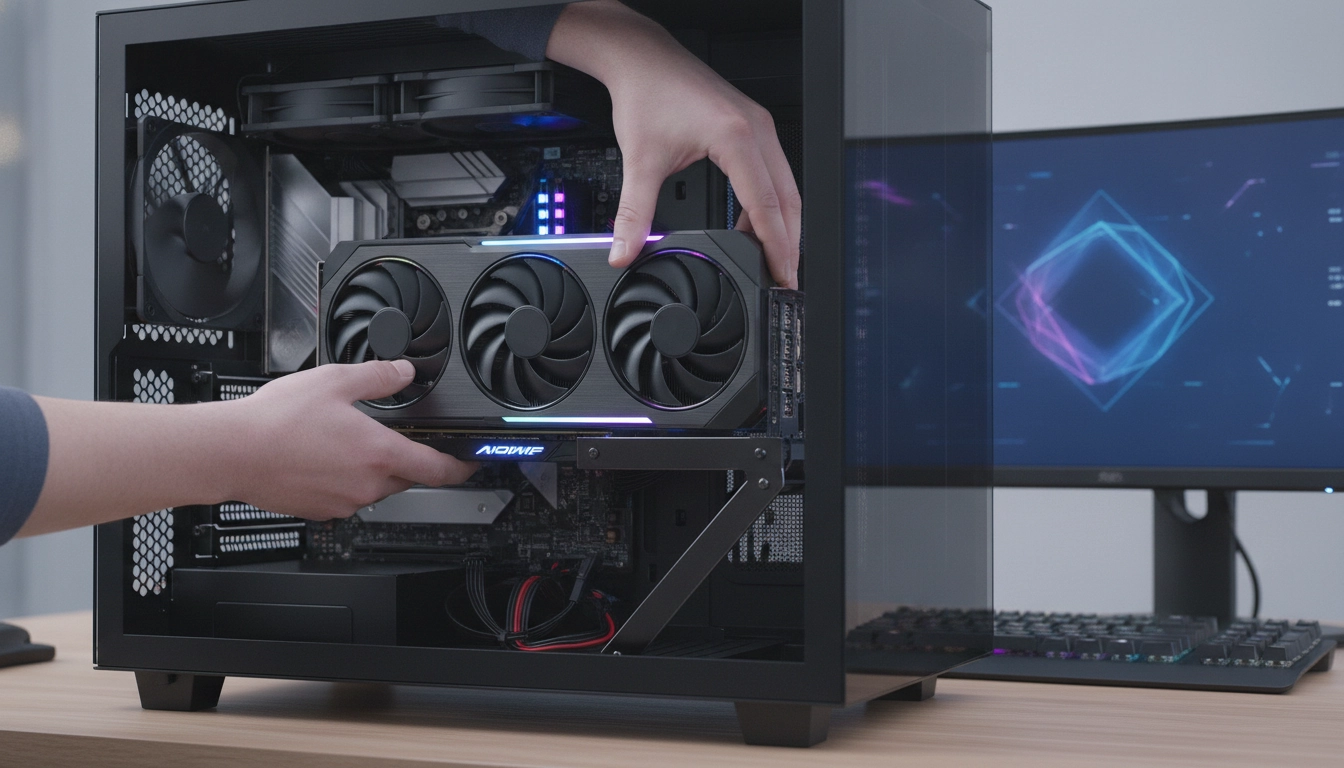

Nous entrons dans le vif du sujet. Saisissez votre carte graphique à deux mains. Alignez parfaitement les connecteurs dorés de la carte avec la fente du port PCIe de la carte mère. Descendez la carte de manière parfaitement droite. N’insérez jamais un côté avant l’autre. Appuyez fermement, mais sans brutalité, jusqu’à entendre le « clic » libérateur du loquet de sécurité.

Maintenant, attention. Ne lâchez pas la carte ! Même si le port est verrouillé, le poids va immédiatement la faire basculer. Maintenez le coin droit de la carte avec votre main gauche. Avec votre main droite, insérez et serrez les vis sur les équerres arrière du boîtier. Vissez fermement. C’est votre premier point d’ancrage. Mais ce n’est pas suffisant.

C’est ici que l’expertise fait la différence. Vous devez maintenant installer carte graphique lourde support anti affaissement sous le coin opposé (le coin avant droit, près des ventilateurs frontaux du boîtier). Glissez votre pilier ou fixez votre équerre. Ajustez la hauteur jusqu’à ce que le support touche le plastique de la carte. Ne le placez jamais en contact avec un ventilateur de la carte graphique. Cherchez une zone pleine sur le carénage en plastique ou en métal du radiateur.

Une fois le point de contact trouvé, montez le support d’un ou deux millimètres supplémentaires. Vous devez voir la carte remonter très légèrement pour retrouver une horizontalité parfaite. C’est cette légère tension vers le haut qui annule l’effet de levier sur la carte mère. Avant de refermer le panneau latéral, il est toujours de bon ton de vérifier la compatibilité de votre RAM DDR5 avec votre carte mère, car une fois l’énorme GPU en place, l’accès aux barrettes mémoire devient un véritable cauchemar.

Comment ajuster et tester la tension de votre bras de maintien

Un support mal réglé est aussi inutile qu’une absence de support. Comment être certain que votre carte est parfaitement droite ? L’œil nu est souvent trompeur, surtout avec les designs asymétriques des cartes graphiques modernes. La solution est un outil de bricolage basique : le niveau à bulle.

Posez un petit niveau à bulle directement sur la « backplate » (la plaque arrière métallique) de votre carte graphique. Ajustez la hauteur de votre pilier ou de votre équerre jusqu’à ce que la bulle soit parfaitement centrée. Si vous n’avez pas de niveau sous la main, utilisez une application smartphone. C’est redoutablement précis.

Faites ensuite le test de la feuille de papier. Glissez une feuille de papier fine entre le support et la carte graphique. Si la feuille glisse sans aucune résistance, votre support ne soutient rien. Il est trop bas. Si vous devez tirer fort pour retirer la feuille, la tension est bonne. Le poids est bien transféré sur le renfort.

Testez également la rigidité globale. Tapotez très légèrement le coin de la carte avec votre doigt. Elle ne doit pas rebondir ou vibrer excessivement. Elle doit sembler ancrée, solide, comme soudée au boîtier. Ce sentiment de solidité est la récompense d’un travail bien fait.

Les erreurs fatales qui ruinent votre montage et vos composants

Même avec les meilleures intentions, certaines erreurs peuvent s’avérer catastrophiques. La première, et la plus courante, est la surcompensation. Par peur de l’affaissement, certains utilisateurs montent le pilier de maintien beaucoup trop haut. Résultat ? La carte est tordue vers le haut. C’est encore pire. Le port PCIe subit une contrainte inversée pour laquelle il n’est pas conçu. L’horizontalité stricte est votre seule boussole.

La deuxième erreur mortelle concerne le point de contact. Les cartes graphiques modernes sont recouvertes de ventilateurs. Si vous placez votre pilier de maintien à un endroit qui bloque la rotation d’une pale, vous allez créer un désastre. Au démarrage, le ventilateur va frotter, forcer, et le moteur finira par griller. Pire, la carte surchauffera en silence. Vérifiez toujours, avec une lampe torche, que les pales tournent librement au-dessus de votre point de support.

Enfin, ne négligez pas l’environnement immédiat de votre GPU. Tout comme il faut éviter les erreurs fréquentes lors de l’installation de la mémoire vive (comme forcer à l’envers), il faut s’assurer que le support métallique du GPU ne touche aucun composant nu de la carte mère. Un cylindre en métal qui glisse et vient rayer les pistes d’un circuit imprimé provoquera un court-circuit immédiat à l’allumage. Utilisez toujours les embouts en caoutchouc fournis avec les supports.

L’impact d’un montage parfaitement droit sur les performances thermiques

On pense souvent au support anti-affaissement uniquement pour protéger la carte mère. C’est une vision incomplète. Un GPU qui penche souffre également en interne. Le lourd radiateur en cuivre est fixé au processeur graphique (le Die) par des vis entourées de ressorts. Si la carte plie sous son poids, la pression exercée par le radiateur sur la puce devient inégale.

D’un côté, le radiateur appuie fort. De l’autre, il s’écarte d’une fraction de millimètre. Cette perte de contact microscopique suffit à ruiner le transfert thermique. La pâte thermique ne fait plus son travail correctement. Vous pouvez vous retrouver avec une différence de température (le fameux « Delta T » ou « Hotspot ») de plus de 20 degrés entre différentes zones de la puce. Les ventilateurs vont alors hurler pour compenser cette surchauffe localisée.

En maintenant la carte parfaitement plane, vous garantissez une pression de montage uniforme du radiateur sur le processeur graphique et sur les puces mémoires. La dissipation thermique reste optimale. Pour approfondir ce phénomène physique, des analyses poussées sur l’impact de la pression de contact sur le refroidissement démontrent clairement qu’un montage asymétrique tue les performances d’une machine haut de gamme. Prenez soin de votre matériel, il vous le rendra en framerate stable et en silence de fonctionnement.
